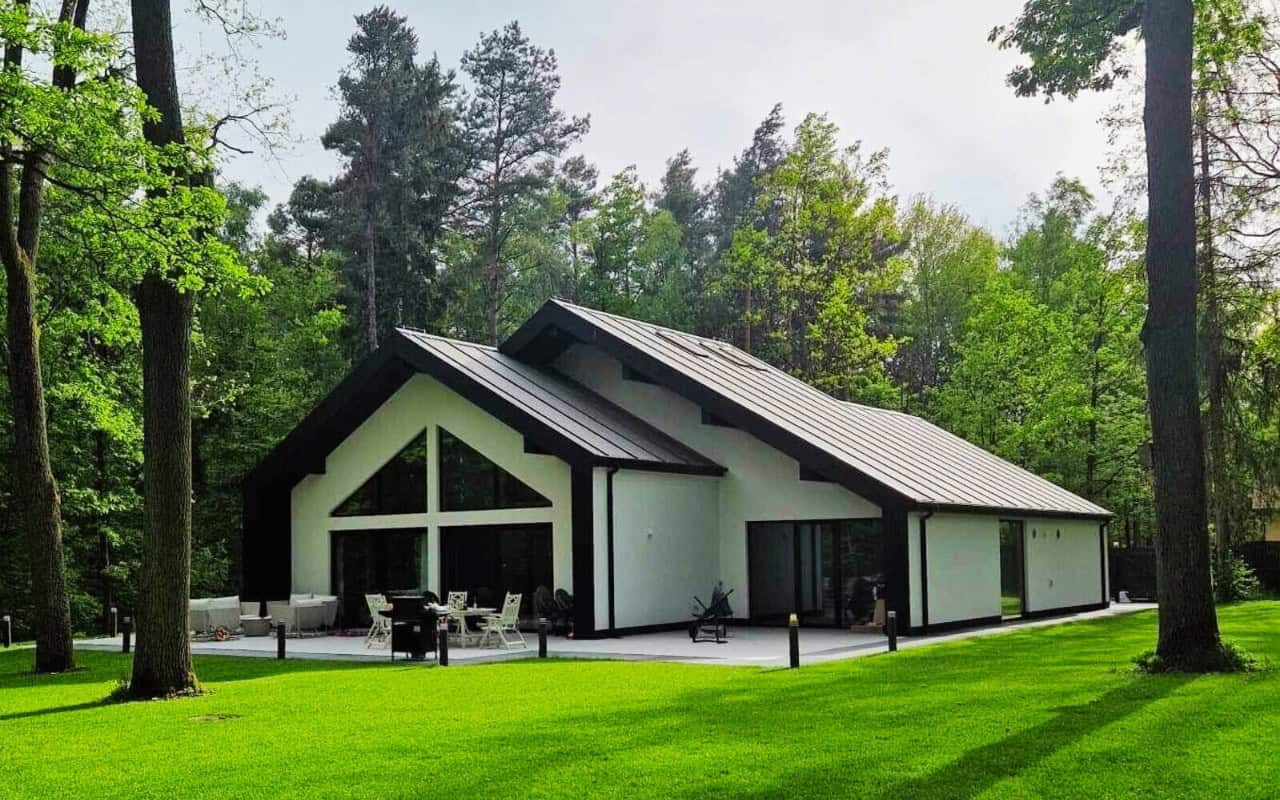

Thexpan® je střešní prvek, který zapojuje střechu do energetické logiky domu
Thexpan® je střešní systém Solcraft®, který kromě tepelněizolační a konstrukční funkce pracuje také s termodynamickým principem. Střecha zde není pouze ochrannou a izolační vrstvou, ale může se podílet na energetickém řešení stavby.
Používá se u projektů, kde má být střešní konstrukce navržena jako aktivní součást provozní logiky domu. Nejde o samostatné zařízení přidané až po dokončení stavby, ale o prvek, který musí být promyšlen už ve fázi návrhu.
Thexpan® dává smysl tam, kde projekt vyžaduje vyšší míru návaznosti mezi konstrukcí střechy, tepelnou obálkou a technickým řešením vytápění nebo ohřevu vody. Jeho přínos se nehodnotí izolovaně, ale vždy ve vztahu k celkové energetické koncepci domu.
Tento systém nevnímáme jako univerzální volbu pro každou stavbu. Používáme jej tehdy, když odpovídá typu projektu, střešní geometrii, provozním požadavkům a celkové logice integrovaného konstrukčního systému.
Panel Thexpan®
Thexpan® je střešní prvek s tepelněizolačním jádrem a integrovaným tepelným výměníkem. Je určený pro projekty, kde má střecha plnit nejen ochrannou a izolační funkci, ale také se podílet na získávání tepelné energie pro provoz domu.
Pod povrchem horního pláště je umístěn výměník tepla ve formě spirály. Každý panel je připraven pro napojení na systém odběru tepla a může být doplněn o prostor pro teplotní čidlo podle konkrétního technického řešení.
Jeho role nespočívá v tom, že by nahrazoval celé technologické řešení stavby. Smysl má tehdy, když vytváří funkční vazbu mezi střechou a navazujícím technickým systémem v rámci celkové koncepce projektu.
Panel Thexpanplus®
Thexpanplus® je varianta systému, u které je vnitřní plechový plášť nahrazen OSB deskou. Tato skladba umožňuje lépe navázat střešní prvek na vnitřní vrstvy střechy a další dokončovací práce.
Součástí prvku je integrovaný tepelný výměník, který umožňuje zapojení střechy do technického řešení domu. Spodní část panelu je připravena pro připojení k navazujícímu systému a může obsahovat prostor pro teplotní čidlo.
Používá se tam, kde má střešní řešení kromě energetické funkce nabídnout také vhodnější vnitřní skladbu pro další práce. Přínos této varianty vždy posuzujeme podle konkrétní stavby, typu střechy, technického řešení domu a požadovaného způsobu dokončení interiéru.
Panel Thexpanmax®
Thexpanmax® je varianta systému Thexpan® určená pro projekty, kde střešní prvek musí současně plnit konstrukční, tepelněizolační a energetickou funkci. Skladba panelu kombinuje horní ochranný plášť, polyuretanové jádro, vnitřní OSB desku a boční KVH hranol.
Boční KVH hranol rozšiřuje možnosti konstrukčního napojení a únosnosti podle konkrétního návrhu. Součástí panelu je integrovaný spirálový tepelný výměník, který umožňuje zapojení střechy do navazujícího technického řešení vytápění nebo ohřevu vody.
Panel může být připraven také pro integraci teplotního čidla. Jeho použití vždy posuzujeme podle statického návrhu, geometrie střechy, energetické koncepce domu a požadovaného provozního řešení.
Vlastnosti a výhody
Vlastnosti systému Thexpan® vycházejí z propojení střešní konstrukce, tepelněizolační funkce a termodynamického principu. Střecha zde není řešena pouze jako ochranná vrstva domu, ale jako část stavby, která může spolupracovat s technickým řešením provozu.
Thexpan® dává největší smysl tam, kde je už v projektové fázi jasně určeno, jak má dům pracovat s tepelnými ztrátami, zdrojem tepla, ohřevem vody a celkovou energetickou koncepcí. Bez této návaznosti by šlo jen o samostatný technický prvek, ne o systémové řešení.
Mezi hlavní technické vlastnosti systému patří zejména:
• integrace tepelného výměníku do střešního prvku
• využití střešní plochy jako součásti energetického řešení
• tepelněizolační funkce střešního prvku
• možnost návaznosti na technické řešení vytápění nebo ohřevu vody
• skryté spojovací prvky pod střešním klipsem
• možnost použití i u střech s nízkým sklonem podle technického návrhu
• hotová vnější povrchová úprava

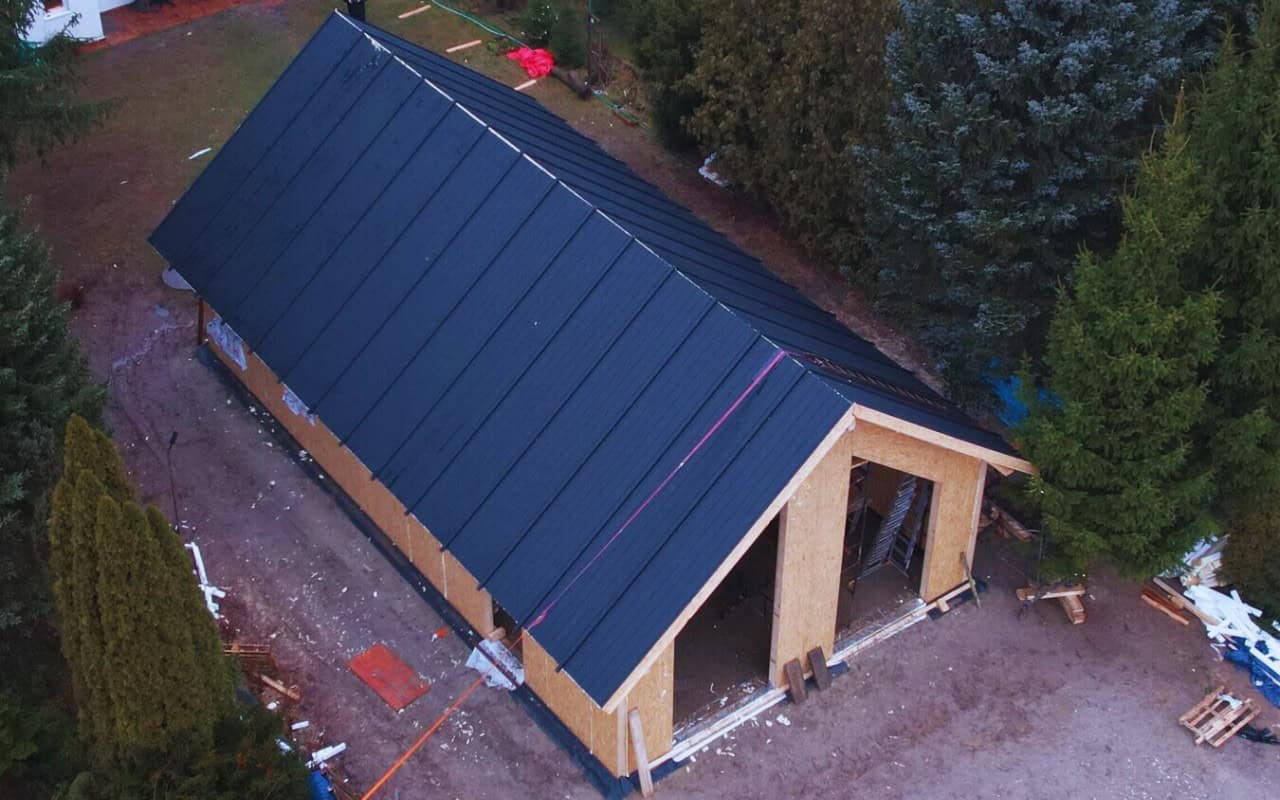

Thexpan® umožňuje řešit střechy s nízkým sklonem díky tvarovanému zámku, skrytému těsnění a samozacvakávacímu střešnímu klipsu. Spoj panelů je překrytý tak, aby nebyly viditelné spojovací prvky ani samotné těsnění.
Důležitá není pouze vizuální čistota spoje, ale jeho funkce v celém střešním plášti. Správně navržený detail pomáhá omezit riziko zatékání, podporuje souvislost obálky stavby a zvyšuje předvídatelnost výsledku.
U projektů s vyššími nároky na obálku domu má správné napojení panelů význam také z hlediska vzduchotěsnosti a omezení tepelných mostů. Proto se skladba střechy nesmí řešit odděleně od konstrukce stěn a dalších částí stavby.
Varianta Thexpanplus® přináší navíc:
• omezení tepelných mostů díky OSB desce na vnitřní straně střechy,
• jednodušší návaznost vnitřních vrstev bez nutnosti prořezávání vnitřního plechu.
Střecha Thexpan® může být provedena v barvě plechu podle dostupného vzorníku výrobce. Podle konkrétní zakázky lze objednat také navazující plechy pro klempířské prvky ve stejném odstínu.
Panely Thexpan® a Thexpanplus® jsou vyráběny v čisté šířce 1,1 m, délce 1–12,5 m a ve standardních tloušťkách polyuretanového jádra podle technických požadavků projektu.
Dostupné tloušťky polyuretanového jádra:
• 100 mm: U = 0,21 W/m²K
• 140 mm: U = 0,15 W/m²K
• 200 mm: U = 0,10 W/m²K
K celkové tloušťce panelu je nutné připočítat krycí vrstvy:
• Thexpan®: 0,5 mm plech + tloušťka jádra + 0,5 mm plech
• Thexpanplus®: 0,5 mm plech + tloušťka jádra + 15 mm OSB
Na speciální objednávku je možné vyrobit panely Thexpanplus® také v nestandardní tloušťce. Konkrétní parametry je vždy nutné posuzovat podle návrhu střechy, rozponu, zatížení, způsobu montáže a požadovaných tepelně-technických vlastností.
