H-Block® je konstrukčně-izolační panel integrovaného systému Solcraft®
H-Block® je konstrukční panel integrovaného systému Solcraft®, který kombinuje nosnou funkci s tepelněizolační logikou obálky stavby. Je tvořen polyuretanovým jádrem v konstrukci z OSB desek a používá se tam, kde má být nosná část a izolační vrstva řešena v jedné návaznosti.
Panel nevstupuje do stavby jako samostatný materiál, ale jako součást konstrukčního systému. Díky tomu lze už ve fázi návrhu řešit geometrii, návaznosti, prostupy, montážní postup a tepelně-technické parametry jako jeden celek.
H-Block® používáme u projektů, kde dává smysl spojit přesně připravené konstrukční prvky, kontrolovaný průběh montáže a stabilní provozní parametry domu. Jeho role není v tom, že by nahrazoval celý projekt, ale v tom, že pomáhá nést jeho konstrukční a obálkovou logiku.
Panely jsou zdravotně nezávadné a neobsahují azbest, skleněná ani minerální vlákna. Současně plní konstrukční i izolační funkci, což umožňuje navrhovat stěny, střechy, stropy a další části stavby v jedné technické návaznosti.
Přestože je systém založený na lehčích konstrukčních prvcích, umožňuje použití v nosných i nenosných částech stavby podle konkrétního návrhu a statického posouzení. Uplatnění může najít u rodinných domů, vybraných bytových domů i komerčních objektů.
Jádro panelu tvoří polyuretanová pěna s uzavřenou buněčnou strukturou. Ve spojení s OSB deskami a krabicovým konstrukčním principem vzniká panel, který spojuje tepelněizolační funkci, tvarovou stabilitu a možnost přesné výroby podle projektu.
Výroba probíhá v kontrolovaném prostředí podle připravené dokumentace. To umožňuje přizpůsobit panely konkrétnímu návrhu stavby, omezit závislost na improvizaci na staveništi a lépe řídit návaznost mezi projektem, výrobou a montáží.
H-Block® tvoří jeden z hlavních konstrukčních prvků integrovaného systému Solcraft. V nabídce jsou varianty H-Block®, H-Block plus® a H-Block sigma®, které se používají podle typu konstrukce, požadované únosnosti a konkrétní role panelu ve stavbě.
Panel H-Block®
H-Block® je konstrukčně-izolační panel určený pro stěny, střechy a další části stavby podle konkrétního návrhu. Jeho skladba umožňuje spojit nosnou a izolační funkci v jednom prvku a tím zjednodušit návaznost mezi návrhem, výrobou a montáží.
Struktura
Panel je vyráběn podle požadavků konkrétního projektu v šířce až 1,25 m a délce do 12,50 m. Konstrukci tvoří dvě OSB stojiny umístěné 4–6 cm od bočního okraje, mezi kterými je aplikována PUR pěna.
Spojování panelů je řešeno pomocí LHB konektoru s polyuretanovou výplní. Toto řešení omezuje vznik tepelných mostů v místě napojení panelů a vytváří souvislou konstrukčně-izolační plochu stěny nebo střechy.
Panel H-Blockplus®
H-Blockplus® je konstrukčně-izolační panel se zvýšenou mechanickou pevností, určený zejména pro stropy, ploché střechy a střešní konstrukce. Používá se tam, kde projekt vyžaduje vyšší únosnost, větší rozpětí nebo omezení tradičních doplňkových konstrukčních prvků.
Struktura
Panel o šířce 1,25 m je charakteristický dvěma překližkovými stojinami umístěnými ve vzdálenosti 31 cm od bočního okraje. Meziprostor je vyplněn PUR pěnou a jednotlivé panely se spojují pomocí LHB plus konektoru s polyuretanovou výplní.
Toto řešení pomáhá omezit tepelné mosty a vytváří souvislou izolační plochu stěny, stropu nebo střechy. Zvýšené parametry únosnosti umožňují u některých projektů redukovat tradiční konstrukční prvky, jako jsou krokve, stropní trámy nebo další podpůrné části.
Panel H-Blocksigma®
H-Blocksigma® je konstrukčně-izolační panel s proměnnou mechanickou pevností, kterou lze přizpůsobit konkrétním požadavkům stavby. Používá se zejména pro mezipodlažní stropy, ploché střechy a střešní konstrukce, kde je důležitá únosnost, rozpětí a přesné konstrukční řešení.
Struktura
Panel v šířce od 0,3 do 1,25 m je vybaven dvěma zabudovanými stojinami z ocelového profilu typu „sigma“. Prostor mezi stojinami je vyplněn PUR pěnou, přičemž samotný sigma profil je rovněž obklopen izolační výplní.
Únosnost a rozpětí panelu bez nutnosti podpěr se určují podle vzdálenosti stojin, tloušťky panelu a tloušťky plechu sigma profilu. Panely H-Blocksigma® se spojují pomocí LHB konektoru vyplněného polyuretanovou pěnou, což pomáhá zachovat návaznost izolační roviny a jednotnou konstrukční logiku stropu nebo střechy.
Vlastnosti a výhody
Vlastnosti panelu H-Block® vycházejí z jeho skladby: nosná logika, tepelná izolace a způsob spojování jsou řešeny jako jeden konstrukční princip.
Jádro panelu H-Block® tvoří polyuretanová pěna s uzavřenou buněčnou strukturou. V kombinaci se spojovacím prvkem LHB pomáhá vytvářet souvislou izolační rovinu a omezovat tepelné mosty v místech napojení panelů.
Výsledkem není pouze samostatně izolovaný prvek, ale konstrukce, která se podílí na celkové logice obálky domu. Tepelné vlastnosti panelu tak dávají smysl především tehdy, když jsou správně navrženy návaznosti stěn, střechy, otvorů a dalších detailů.
H-Block® spojuje nosnou a izolační funkci v jednom prvku. Díky konstrukci panelu lze systém využít pro stěny, střechy a další části stavby podle návrhu a statického posouzení.
Kombinace PUR pěny s uzavřenou buněčnou strukturou, integrované dvounosníkové konstrukce a OSB desek umožňuje pracovat s panelem jako s konstrukčním prvkem, který se podílí na stabilitě celé skladby. V konkrétních případech může systém umožnit redukci některých tradičních konstrukčních prvků.
Laboratorní zkoušky potvrzují vysokou mechanickou odolnost panelů. Technické parametry je však vždy nutné posuzovat ve vztahu ke konkrétnímu projektu, statickému návrhu a způsobu použití v dané stavbě.
Panely se vyrábějí podle projektu a na stavbu přicházejí jako připravené prvky. Montáž tak probíhá podle předem určené dokumentace a s menším množstvím improvizace přímo na staveništi.
Důležitá není pouze rychlost montáže, ale hlavně její návaznost na projektovou přípravu. Panely jsou označené, připravené pro konkrétní pozici ve stavbě a montují se podle technického řešení navrženého předem.
Tím se snižuje riziko záměn, neřízených úprav a rozhodnutí prováděných až v průběhu stavby. Výstavba je díky tomu lépe čitelná, kontrolovatelná a méně závislá na improvizaci v místě realizace.
Jádro panelu H-Block® tvoří polyuretanová izolace s uzavřenou buněčnou strukturou. Tento materiál si dlouhodobě drží izolační vlastnosti, nenasává vlhkost a podporuje tvarovou stabilitu panelu.
PUR pěna je parotěsná, tvarově stálá a odolná proti stlačení. Vyznačuje se také chemickou odolností vůči řadě běžných vlivů a odolností proti biologickým faktorům, jako jsou plísně, hmyz nebo hlodavci.
Tyto vlastnosti jsou důležité především v návaznosti na celkový návrh stavby. Samotný materiál nestačí – rozhodující je jeho správné použití v konstrukční skladbě, detailech a celkové obálce domu.

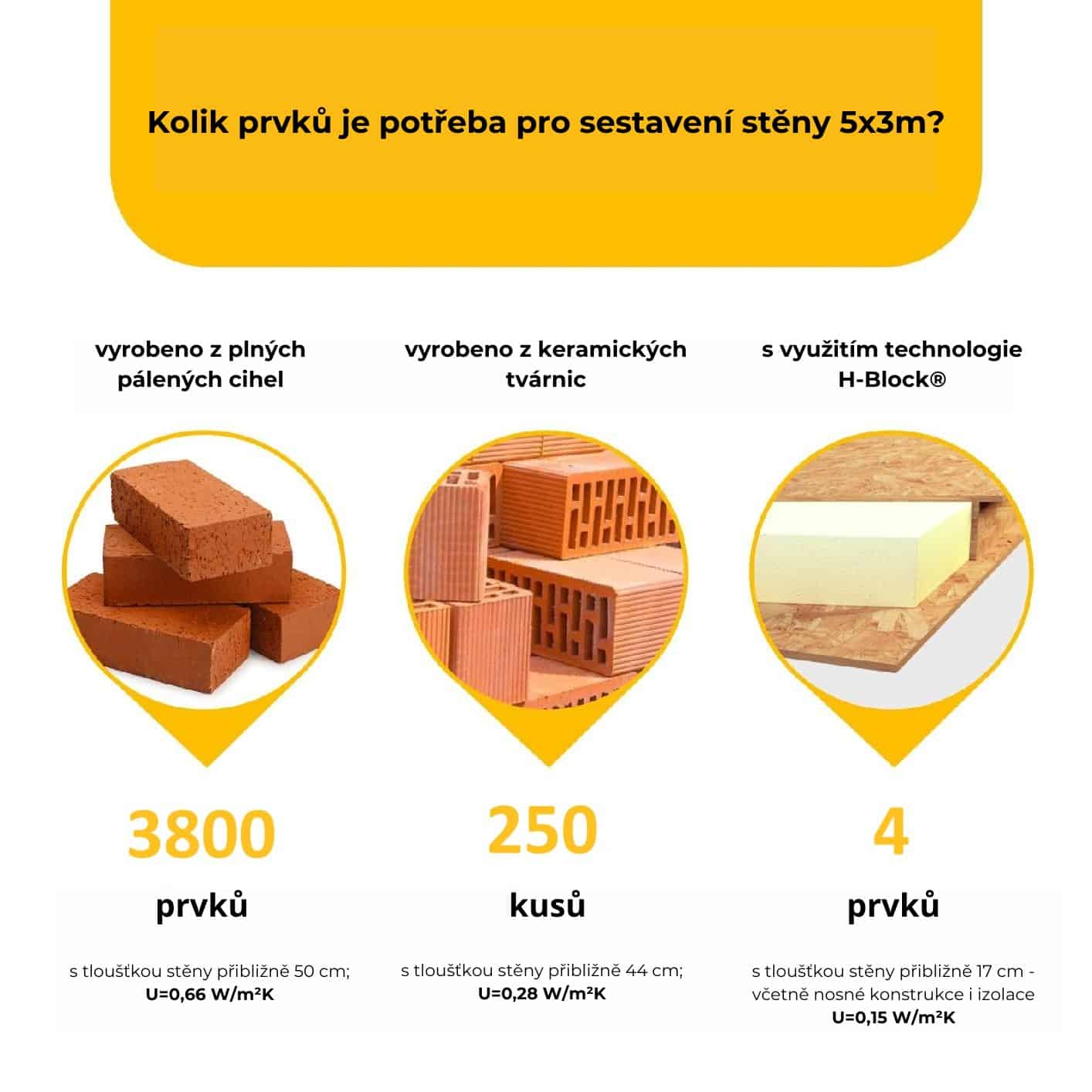

Systém H-Block® umožňuje díky kombinaci nosné a izolační funkce navrhovat konstrukce s menší celkovou tloušťkou než u některých tradičních skladeb. To může mít vliv na využití zastavěné plochy, vnitřní prostor i konstrukční řešení některých detailů.

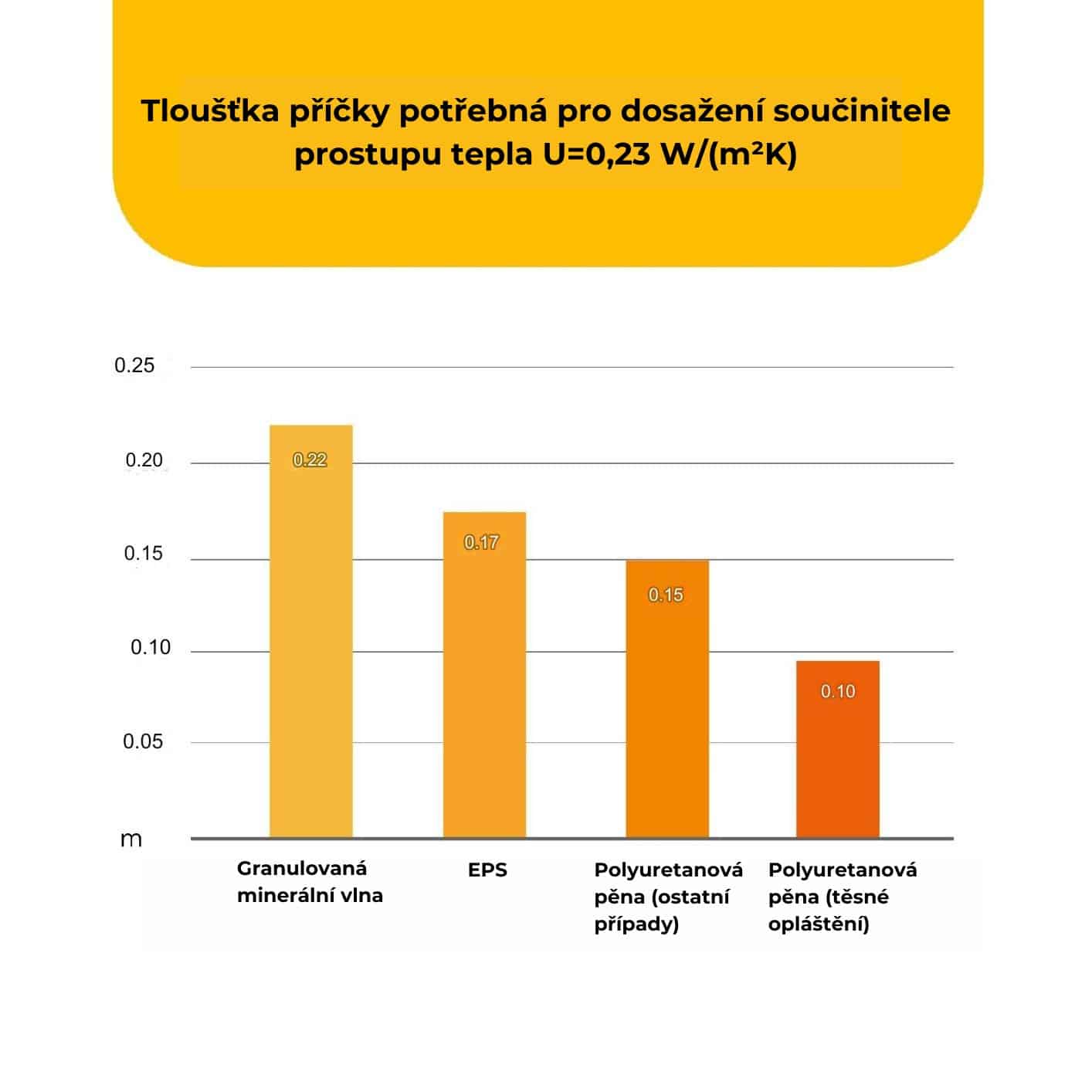

Polyuretanová pěna použitá v systému H-Block® má vysoký tepelný odpor, takže pro dosažení požadovaných tepelně-technických parametrů není vždy nutná tak velká tloušťka izolační vrstvy jako u běžných izolačních materiálů.
Výhodou není samotná menší tloušťka stěny, ale její dopad na celek stavby: lepší využití prostoru, jednodušší návaznosti a možnost navrhnout obálku domu jako přesně definovaný systém.
Panely H-Block® nacházejí uplatnění i v konstrukci plochých střech a dalších částí stavby, kde musí konstrukce odolávat zatížení při provozu, údržbě nebo pohybu osob.
Na rozdíl od vláknitých izolací tvoří PUR pěna s uzavřenou buněčnou strukturou tvarově stabilní výplň, která podporuje tuhost panelu. V kombinaci s konstrukční skladbou může panel přispívat ke ztužení střešního pláště nebo jiné navazující konstrukce.
Konkrétní použití vždy vychází ze statického návrhu, typu stavby a požadované funkce panelu v celém konstrukčním systému.
Nižší hmotnost panelů může pomoci optimalizovat některé části stavby, zejména základové konstrukce, nosné prvky nebo montážní postup. Význam této vlastnosti se ale vždy posuzuje podle konkrétního projektu.
U integrovaného systému není důležitá jen hmotnost samotného prvku. Důležité je, jak panel navazuje na konstrukci, střechu, obálku, technické řešení a celkový způsob realizace.
Lehčí konstrukční prvek může zjednodušit manipulaci a snížit nároky na některé navazující části, ale rozhodující je vždy celková logika návrhu a statické posouzení stavby.
Budovy v systému H-Block® jsou navrhovány s využitím 3D CAD/CAM softwaru. Díky tomu lze jednotlivé panely připravit podle konkrétního projektu, optimalizovat jejich skladbu a přesně určit návaznosti ještě před zahájením výroby.
Panelizace umožňuje lépe pracovat s geometrií stavby, prostupy, montážním postupem i využitím materiálu. Přínosem není pouze přesnější výroba, ale hlavně možnost propojit projekt, výrobu a realizaci do jednoho řízeného procesu.
Systém zároveň umožňuje pracovat s různými typy střešních krytin a fasádních řešení podle architektonického návrhu. Výsledný vzhled domu tedy neurčuje samotný panel, ale celkové řešení projektu.
Rozdíl není jen v názvu panelu

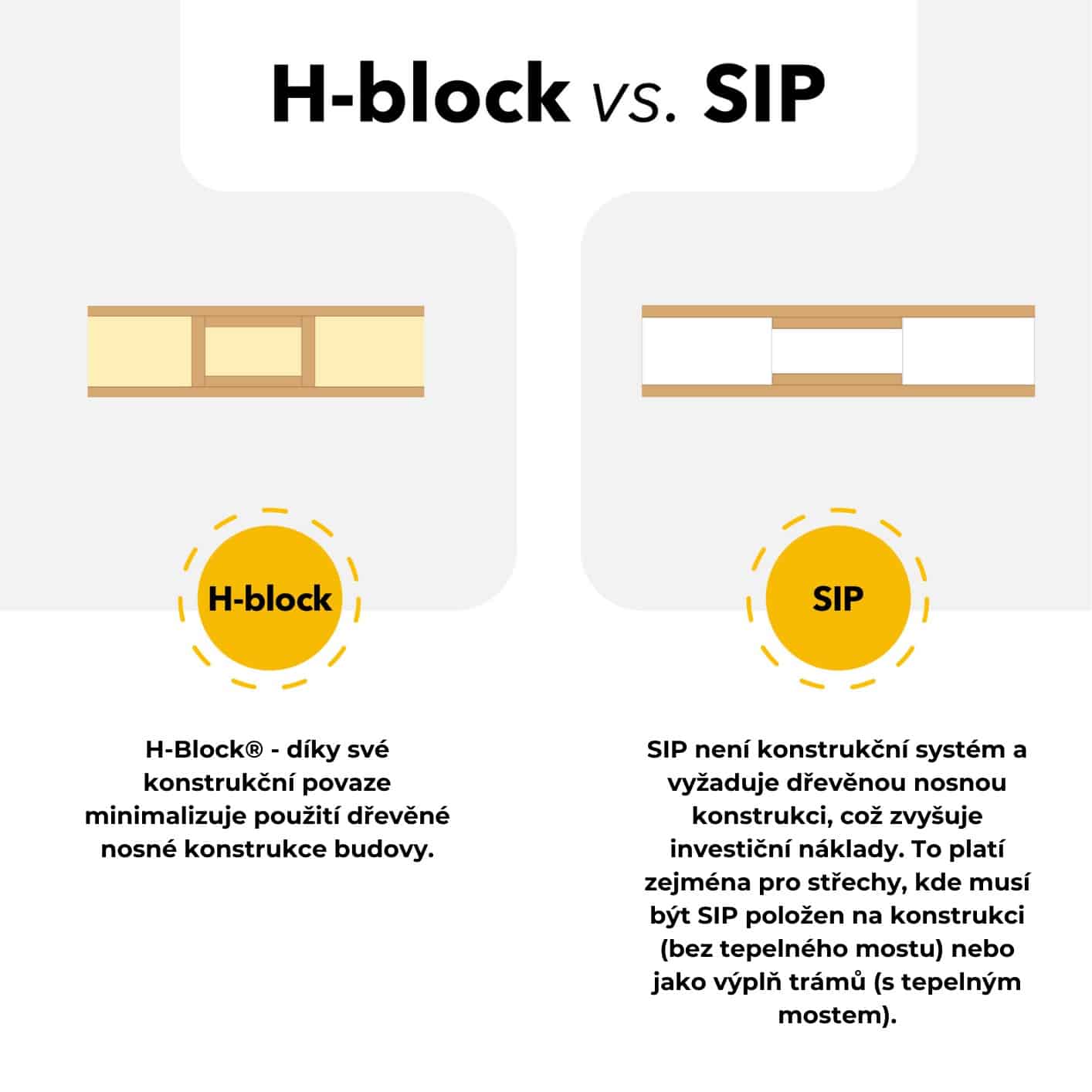

H-Block® a běžný SIP panel mohou na první pohled působit podobně, ale jejich konstrukční logika se liší. Rozdíl není jen v označení, ale ve skladbě, jádru, způsobu spojování a možnostech použití v nosných částech stavby.
H-Block® pracuje s krabicovou strukturou z OSB desek a polyuretanovým jádrem. Běžný SIP panel je obvykle založen na jednodušší sendvičové skladbě, kde jsou OSB desky spojeny s izolačním jádrem lepením.
U H-Block® je polyuretan vstřikován do konstrukce panelu tak, aby vytvořil pevné spojení s OSB deskami a souvislou výplň v rámci daného prvku. Tím vzniká konstrukčně-izolační panel s jinou logikou než u standardního sendvičového panelu.
Běžný SIP panel je zpravidla pětivrstvý prvek, jehož vlastnosti závisí na typu jádra, kvalitě lepení, přesnosti výroby a způsobu použití. U H-Block® hraje významnou roli také krabicová konstrukce panelu, způsob spojování a polyuretanová výplň.
H-Block® pracuje s vyšší průměrnou hustotou izolace než běžné SIP panely se styropenovým jádrem. To se může projevit v tepelněizolačních vlastnostech, odolnosti proti poškození a chování panelu v konstrukci.
U vybraných konstrukcí může H-Block® sloužit jako stropní nebo střešní prvek bez nutnosti plné dodatečné nosné konstrukce, pokud to umožňuje statický návrh a rozpětí. Běžný SIP panel obvykle vyžaduje širší podporu navazující dřevěnou konstrukcí, zejména u střešních skladeb.

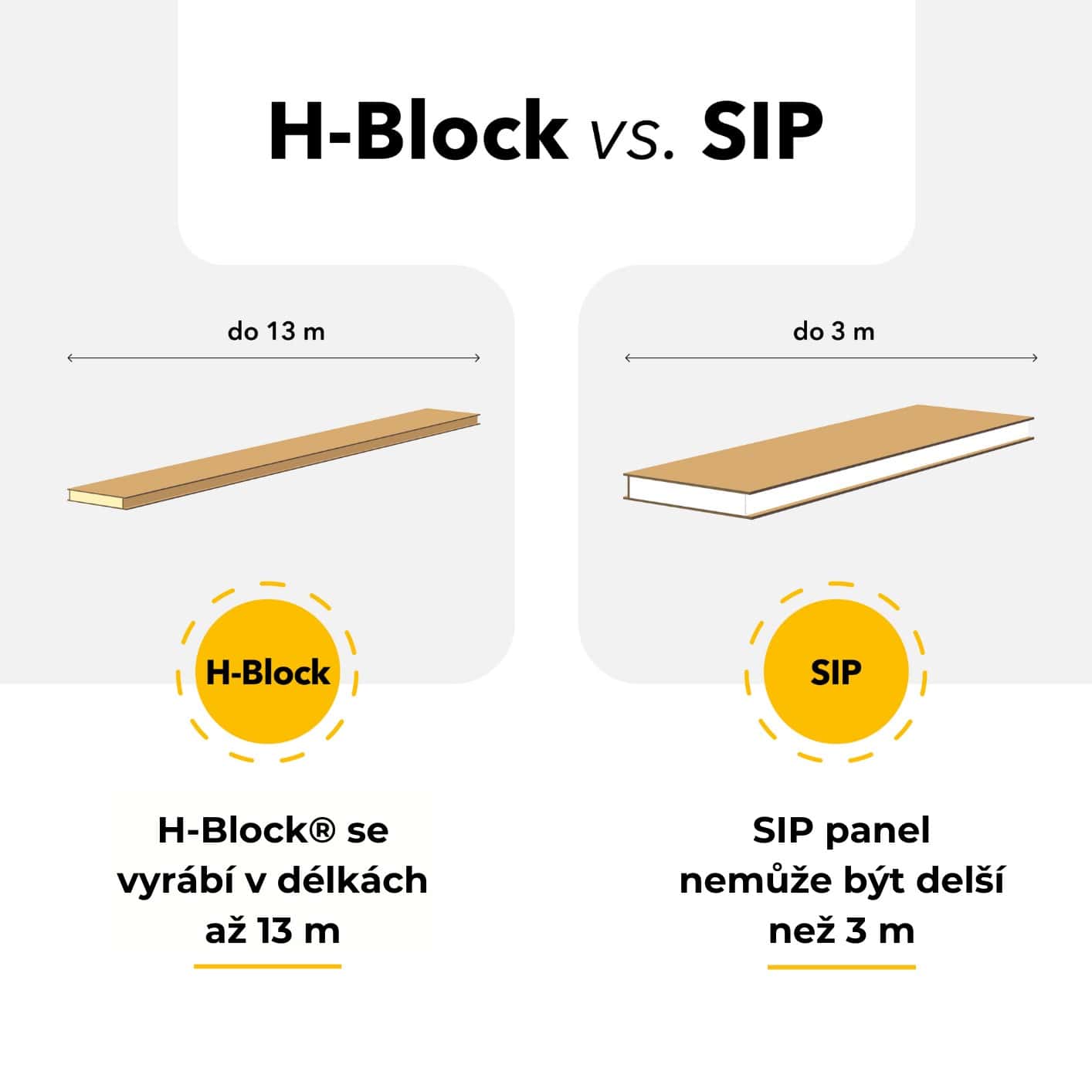

H-Block® se vyrábí v delších formátech a s větší tloušťkou OSB desek než řada běžných SIP panelů. Význam těchto parametrů se však vždy posuzuje podle konkrétního projektu, konstrukčního řešení a požadované funkce panelu ve stavbě.
Volba panelu má být vždy součástí celkového návrhu stavby, ne samostatným produktovým rozhodnutím.
Máte projekt, pro který může dávat smysl integrovaný konstrukční systém?
DALŠÍ PRVKY SYSTÉMU SOLCRAFT®

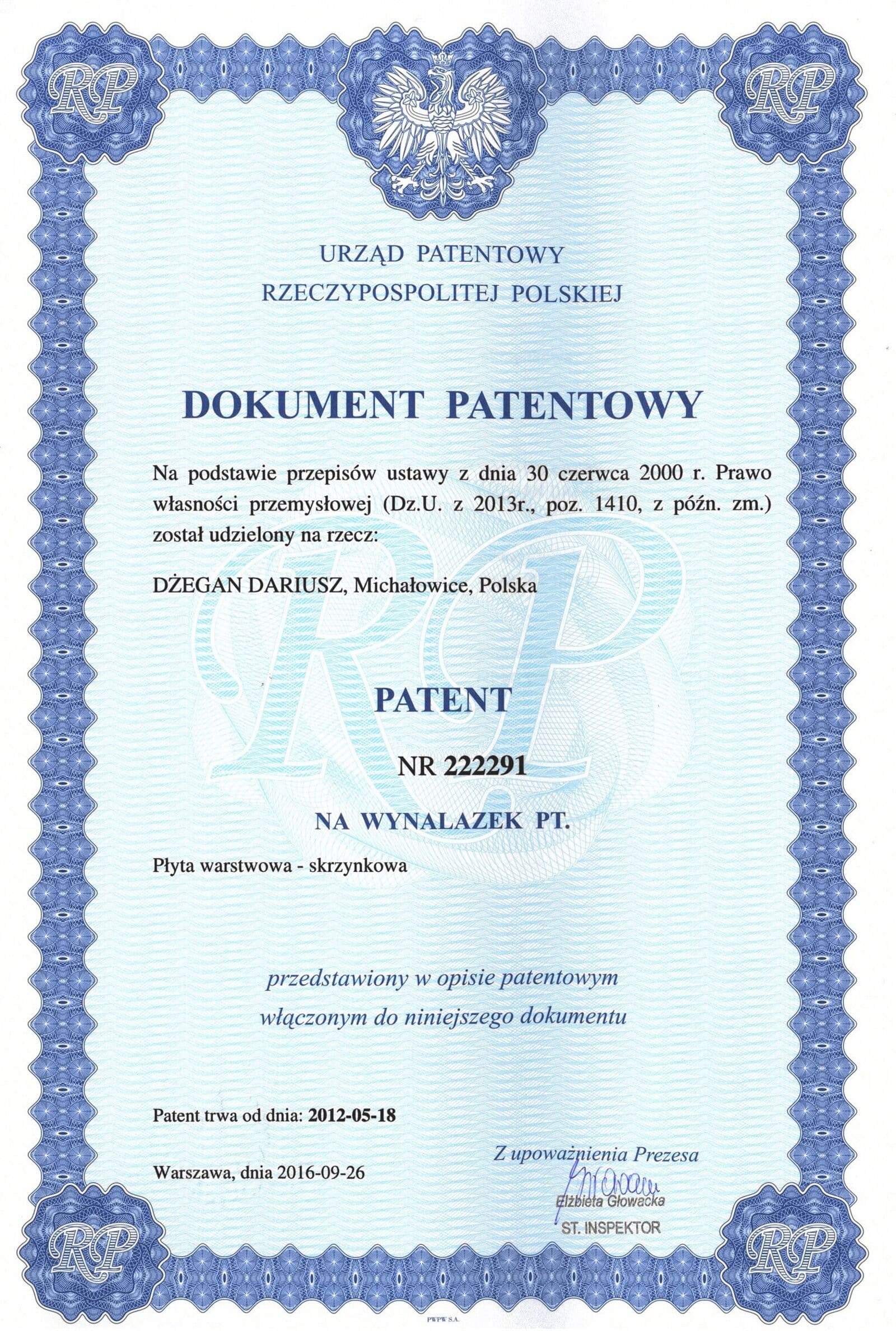

Certifikáty a ocenění
